راهنمای کامل ویدئومتری و بازرسی شبکه فاضلاب: از تکنولوژی تا تعرفهها
نویسنده: تیم فنی فلوپاک | زمان مطالعه: ۱۵ دقیقه
آیا تا به حال به این فکر کردهاید که در عمق چند متری زمین، داخل لولههای فاضلاب چه میگذرد؟ ویدئومتری فاضلاب (Sewer Videometry) چشم بینای مهندسان در زیر زمین است.
در این مقاله تخصصی از فلوپاک، ما به بررسی کامل این فناوری، از هزینه ویدئومتری فاضلاب گرفته تا پیشرفتهترین رباتهای بازرسی و استانداردهای جهانی میپردازیم.
ویدئومتری چیست؟ چشم بینای مهندسان در زیر زمین
ویدئومتری شبکه فاضلاب (Sewer Videometry) که در اصطلاح فنی به آن بازرسی تلویزیونی (CCTV) نیز گفته میشود، فرآیندی پیشرفته و “بدون حفاری” است.

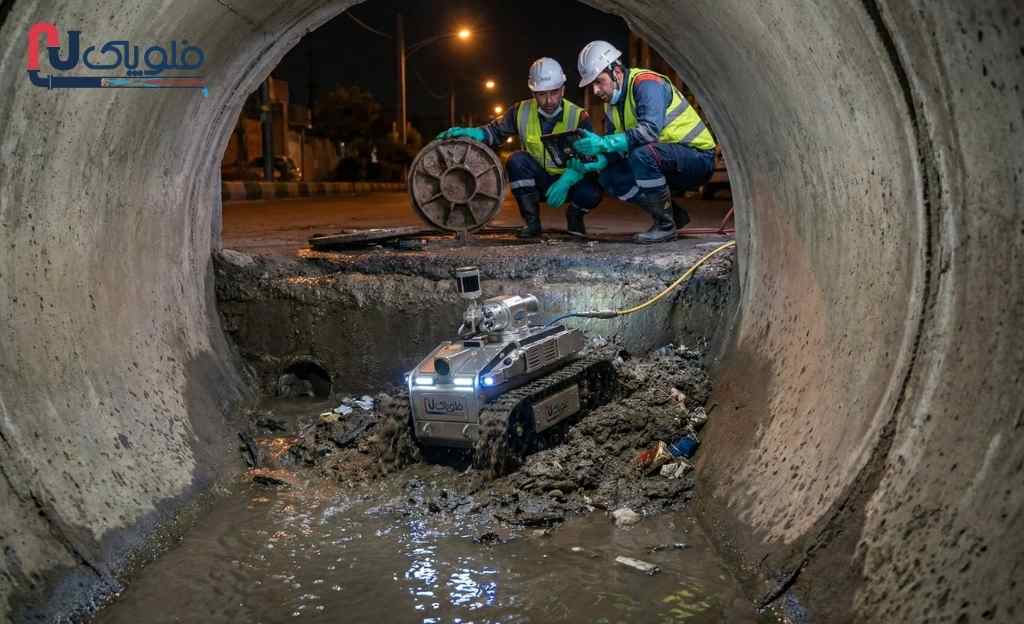

در این روش، به جای تخریب خیابانها برای یافتن مشکل، از رباتهای کنترلی هوشمند و دوربینهای مقاوم برای سفر به اعماق لولهها، تونلها و چاهها استفاده میشود.
هدف اصلی این فناوری، تبدیل “ناپیدا” به “پیدا” است. ما با ویدئومتری به دنبال کشف حقیقت در مورد وضعیت داخلی لوله هستیم؛ از گرفتگیهای جزئی گرفته تا شکستگیهای ساختاری خطرناک.
چرا ویدئومتری استاندارد طلایی جهان است؟
استفاده از این فناوری دیگر یک انتخاب نیست، بلکه یک ضرورت مهندسی است.
طبق تعریف انجمن ملی شرکتهای خدمات فاضلاب آمریکا (NASSCO) که معتبرترین مرجع استانداردگذاری این صنعت در جهان محسوب میشود:
«بازرسی CCTV مهمترین ابزار مهندسی برای تعیین دقیق شرایط ساختاری و شناسایی عیوب پنهان در زیر زمین است.» (منبع)
به زبان ساده، ویدئومتری «حدس و گمان» را از عملیات نگهداری حذف میکند و «دادههای واقعی و دقیق» را جایگزین آن میسازد تا مدیران شهری بتوانند با کمترین هزینه، بهترین تصمیم را برای تعمیر و نگهداری بگیرند.

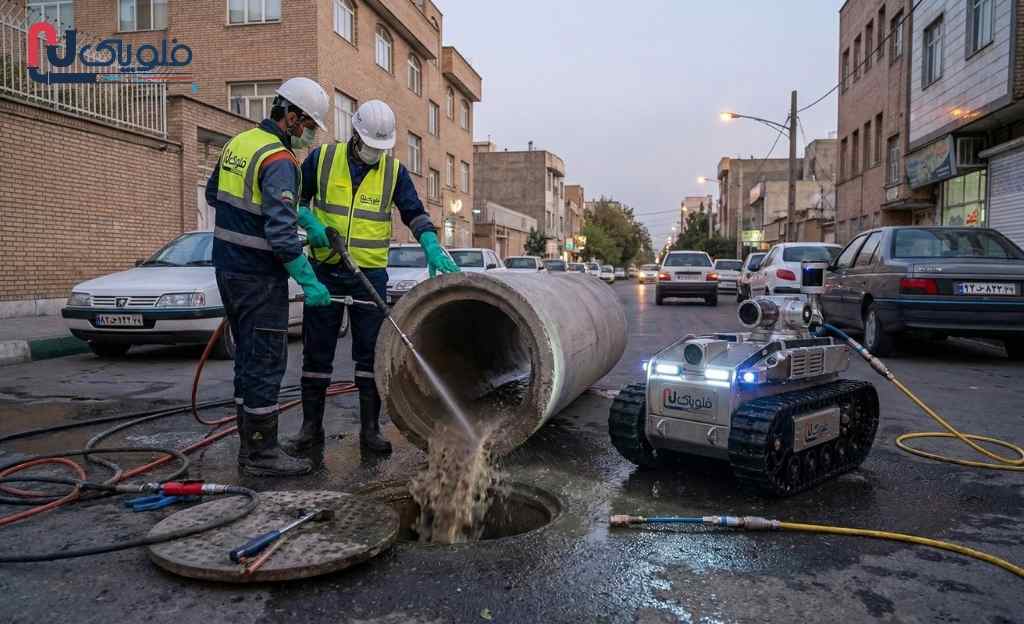

هزینه ویدئومتری فاضلاب و عوامل مؤثر
یکی از پرتکرارترین سوالات کارفرمایان، تعرفه خدمات است. قیمت ویدئومتری ثابت نیست و به عوامل متعددی بستگی دارد:
قطر لوله (DN): لولههای با قطر بالا (مثلاً بالای ۱۰۰۰ میلیمتر) نیاز به ربات ویدیومتری پیشرفتهتر و نورپردازی قویتر دارند.
طول مسیر: متراژ پروژه تأثیر مستقیم بر قیمت دارد.
میزان لجن و رسوبات: اگر لوله قبل از ویدئومتری نیاز به شستشو (واترجت) داشته باشد، هزینه افزایش مییابد.
موقعیت جغرافیایی: هزینه عملیات در کلانشهرهایی مانند تهران با مناطق دورافتاده متفاوت است.
نکته مهم: برای دریافت قیمت دقیق و مشاوره رایگان در خصوص تعرفههای سال جاری، میتوانید با کارشناسان فنی فلوپاک تماس بگیرید.
چرا فلوپاک؟
در حالی که بسیاری از پیمانکاران از دوربینهای ساده و قدیمی استفاده میکنند که تنها تصویری مبهم ارائه میدهد، فلوپاک از نسل جدید سیستمهای بازرسی استفاده میکند. تجهیزات ما تنها “فیلمبرداری” نمیکنند؛ آنها “اندازهگیری” میکنند.
با قابلیت لیزر پروفایلینگ و اندازهگیری دقیق ترکها، ما دیتایی را در اختیار شما قرار میدهیم که پایه و اساس مهندسی ارزش است.
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
هزینه ویدئومتری فاضلاب و شفافسازی تعرفهها
یکی از بزرگترین دغدغههای کارفرمایان، برآورد هزینه است.
برخلاف تصور، ویدئومتری هزینه نیست، بلکه سرمایهگذاری برای جلوگیری از هزینههای سنگینتر است. اما چه عواملی بر قیمت نهایی تأثیر میگذارند؟
قطر و جنس لوله: بازرسی لولههای با قطر بالا (مثلاً ۱۲۰۰ میلیمتر به بالا) نیازمند رباتهای سنگینتر با سیستم نورپردازی پروژکتوری خاص است. فلوپاک برای هر سایز لوله (از ۵۰ میلیمتر تا ۲۵۰۰ میلیمتر) تجهیزات اختصاصی دارد.
میزان لجن و رسوب: پیش از ویدئومتری، لوله باید تمیز باشد. اگر شبکه دارای گرفتگی شدید باشد، نیاز به عملیات شستشو (واترجت) است که هزینه جداگانهای دارد.
دسترسی و ترافیک: بازرسی در خیابانهای پرتردد شهری که نیاز به مجوزهای ترافیکی و کار در شب دارد، هزینههای سربار را افزایش میدهد.
نوع گزارشدهی: گزارشهای ساده ویدیویی ارزانتر هستند، اما گزارشهای تحلیل مهندسی با نرمافزارهای Wincan و تحلیل شیب، ارزش فنی بالاتر و قیمت متفاوتی دارند.
نکته تخصصی: بسیاری از شرکتها قیمت پایینتری ارائه میدهند اما از دوربینهای بیکیفیت استفاده میکنند که قادر به تشخیص ترکهای مویی نیست. هزینه دوبارهکاری در این موارد بسیار بیشتر خواهد بود.
تکنولوژیها و تجهیزات؛ قدرت نمایی فلوپاک
تفاوت اصلی شرکتهای بازرسی در “چشمان” رباتهای آنهاست. در فلوپاک، ما ناوگانی از پیشرفتهترین تجهیزات روز دنیا (اغلب ساخت آلمان و اتریش) را در اختیار داریم:
۱. سیستمهای CCTV سنتی در برابر SSET
در روش سنتی، اپراتور باید دوربین را مدام بچرخاند تا اطراف را ببیند و ممکن است عیوبی از چشم دور بماند. اما در فناوری اسکن دیجیتال (SSET) که فلوپاک ارائه میدهد، دوربین با لنز فیشآی (Fish-eye) تصویر ۳۶۰ درجه را ضبط کرده و نرمافزار آن را به صورت یک سطح صاف و گسترده (Unfolded) نمایش میدهد. این یعنی پوشش ۱۰۰ درصدی سطح لوله.
۲. رباتهای بازرسی (Crawlers)
اینها سربازان خط مقدم ما هستند. رباتهای چرخدار فلوپاک دارای ویژگیهای منحصر به فردی هستند:
ضد آب و ضد انفجار (Ex): قابلیت کار در محیطهای دارای گازهای اشتعالزا مثل متان.
فرمانپذیری بالا: قابلیت عبور از موانع و لجنهای کف لوله.
لفت (Lift) خودکار: دوربین روی یک بازوی متحرک بالا میرود تا دقیقاً در مرکز لوله قرار گیرد.
۳. دوربینهای رانشی (Push Cameras)
برای لولههای سایز کوچک و انشعابات خانگی که ربات نمیتواند وارد شود، ما از دوربینهای فنری رانشی با قابلیت ضبط تصاویر HD و فرستنده رادیویی (Sonde) برای مکانیابی دقیق از روی زمین استفاده میکنیم.
۴. سیستم ویدئومتری پانوراما (Panoramo)
این نگین درخشان تجهیزات فلوپاک است. تکنولوژی پانوراما به جای فیلمبرداری خطی، عکسهای متوالی ۳۶۰ درجه میگیرد و فضایی شبیه به Google Street View را داخل لوله ایجاد میکند. کارفرما میتواند بعداً در دفتر کار خود، در هر نقطه از لوله توقف کرده، زوم کند و زاویه دید را تغییر دهد.

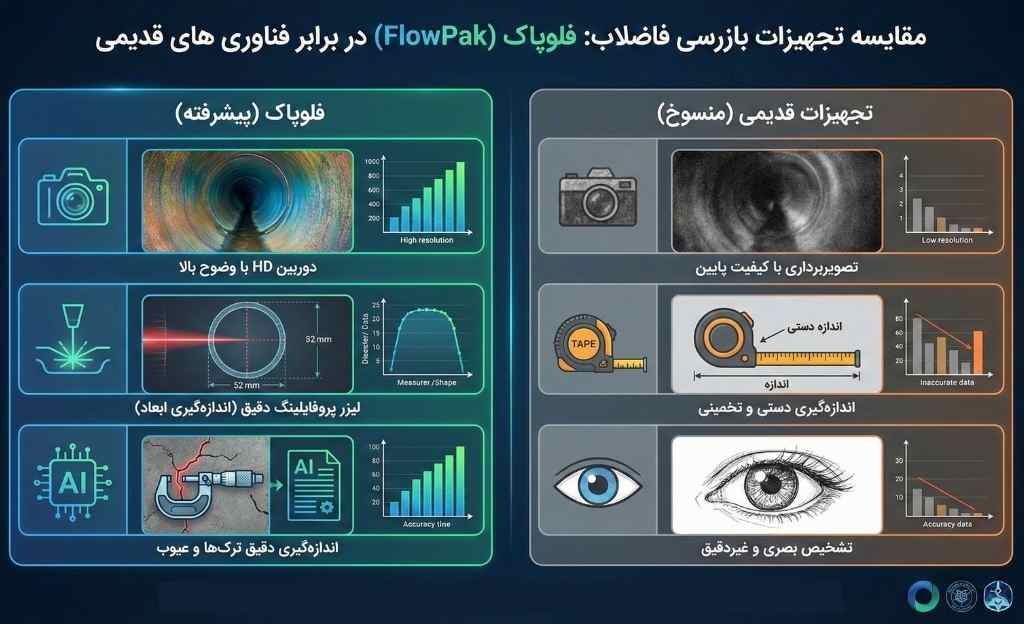

جدول مقایسه دوربینهای معمولی (CCTV) با سیستمهای پیشرفته فلوپاک
| ویژگی بازرسی | دوربینهای سنتی (CCTV) | تکنولوژی پیشرفته فلوپاک |
| زاویه دید | فقط روبرو (دید تونلی) | ۳۶۰ درجه پانوراما (بدون نقطه کور) |
| دقت اندازهگیری | چشمی و تقریبی | لیزری و میلیمتری (دقیق) |
| تشخیص عیوب | احتمال خطای اپراتور | هوش مصنوعی + بازبینی مهندسی |
| خروجی گزارش | فقط فیلم خام | فیلم + نمودار شیب + نقشهبرداری |

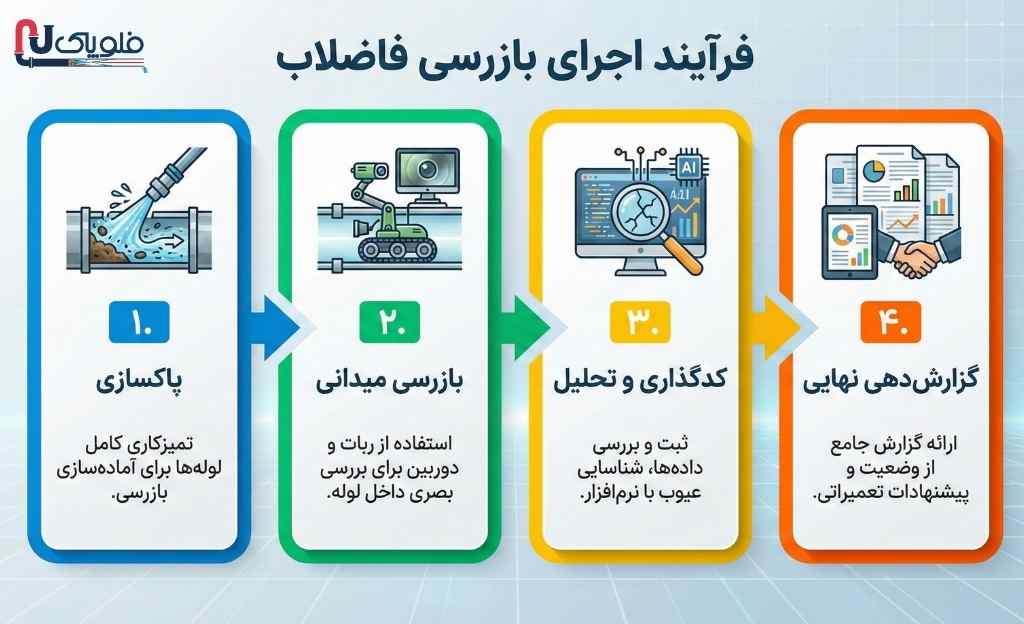

فرآیند اجرای بازرسی در فلوپاک
ما در فلوپاک معتقدیم که کیفیت اتفاقی نیست. به همین دلیل یک پروتکل اجرایی دقیق ۴ مرحلهای داریم:
گام اول: پاکسازی اولیه (Cleaning)
تصویربرداری از لولهای که ۳۰٪ آن را لجن گرفته، بیفایده است.
تیمهای عملیاتی فلوپاک ابتدا با دستگاههای واترجت ترکیبی، اقدام به شستشوی مسیر میکنند تا جداره لوله کاملاً نمایان شود.
گام دوم: بازرسی میدانی
اپراتورهای دوره دیده ما با استقرار یونیت بازرسی سیار، ربات را به داخل شبکه میفرستند.
در تمام طول مسیر، اپراتور با دقت مانیتورها را رصد کرده و هر جا عیبی مشاهده کند، متوقف شده و آن را ثبت میکند.
گام سوم: کدگذاری و تحلیل (Coding)
این مرحله وجه تمایز فلوپاک است. دادههای خام ارزشی ندارند.
مهندسان ما با استفاده از استانداردهای بینالمللی، تکتک عیوب را کدگذاری میکنند. (مثلاً کد C برای ترک، کد R برای ریشه).
گام چهارم: گزارشدهی نهایی
کارفرما یک پکیج کامل دریافت میکند شامل:
فیلمهای با کیفیت Full HD
عکسهای رنگی از عیوب
نمودار شیب طولی لوله (Inclinometer) برای تشخیص نشستها
گزارش مدیریتی و توصیههای فنی برای ترمیم
نیاز به استعلام قیمت فوری دارید؟ برای دریافت مشاوره رایگان و برآورد هزینه پروژه خود بر اساس فهرستبهای سال جاری، همین حالا با دپارتمان فروش فلوپاک تماس بگیرید. ما بهترین راهکار اقتصادی را به شما پیشنهاد میدهیم.
[شماره تماس مشاوره رایگان: 88725404 021]
طبقهبندی عیوب و استانداردها
در صنعت آب و فاضلاب، ما دو “انجیل” برای تفسیر عیوب داریم که کارشناسان فلوپاک کاملاً به آنها مسلط هستند:
استاندارد WRC (انگلستان) و PACP (آمریکا)

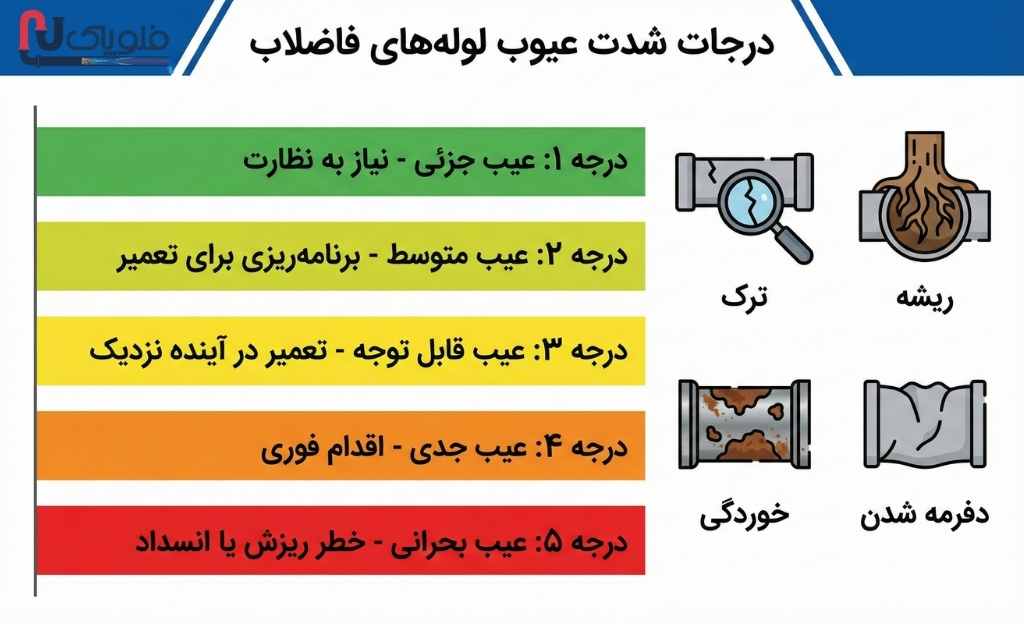

این استانداردها زبان مشترک ما و شما هستند. هر عیب بر اساس شدت آن، امتیازی از ۱ تا ۵ میگیرد:
گرید ۱ و ۲: عیوب جزئی (نیاز به پایش)
گرید ۳: عیوب متوسط (نیاز به برنامهریزی برای تعمیر در ۳-۵ سال آینده)
گرید ۴: عیوب شدید (نیاز به تعمیر در سال جاری)
گرید ۵: وضعیت بحرانی (ریزش قریبالوقوع – نیاز به اقدام فوری)
جدول راهنمای تفسیر وضعیت لولهها (استاندارد جهانی)
| رتبه خرابی (Grade) | وضعیت لوله | اقدام مورد نیاز (توصیه فلوپاک) |
| گرید ۱ و ۲ | سالم با عیوب جزئی | پایش دورهای (هر ۳ سال) |
| گرید ۳ | خرابی متوسط | برنامهریزی ترمیم (۳ تا ۵ سال آینده) |
| گرید ۴ | خرابی شدید | ترمیم فوری (کمتر از ۱ سال) |
| گرید ۵ | بحرانی / ریزش | اقدام اضطراری (همین حالا) |
انواع عیوب قابل شناسایی توسط دوربینهای فلوپاک:
نفوذ ریشه (Root Intrusion): قاتل خاموش لولههای سیمانی.
دفرمه شدن (Deformation): تغییر شکل لولههای پلیاتیلن زیر فشار خاک.
خوردگی تاج لوله (Corrosion): ناشی از گاز H2S که میتواند بتن را پودر کند.
انشعابات غیرمجاز: شناسایی کسانی که بدون مجوز به شبکه وصل شدهاند.
هوش مصنوعی (AI) و آینده ویدئومتری
دنیای ویدئومتری در حال گذار از “تشخیص انسانی” به “تشخیص ماشینی” است.
فلوپاک مفتخر است که پیشگام استفاده از نرمافزارهای مبتنی بر هوش مصنوعی در ایران است.
مزایای AI در ویدئومتری فلوپاک:
حذف خطای انسانی: خستگی اپراتور در پروژههای طولانی میتواند باعث نادیده گرفتن یک ترک ریز شود، اما هوش مصنوعی هرگز خسته نمیشود.
سرعت تحلیل: آنالیز کیلومترها فیلم در چند دقیقه.
دقت میکرونی: تشخیص تغییر رنگهای جزئی که نشاندهنده آغاز خوردگی هستند.
ما در فلوپاک با ترکیب تخصص انسانی و قدرت هوش مصنوعی، گزارشی با ضریب اطمینان ۹۹.۹٪ به شما ارائه میدهیم.

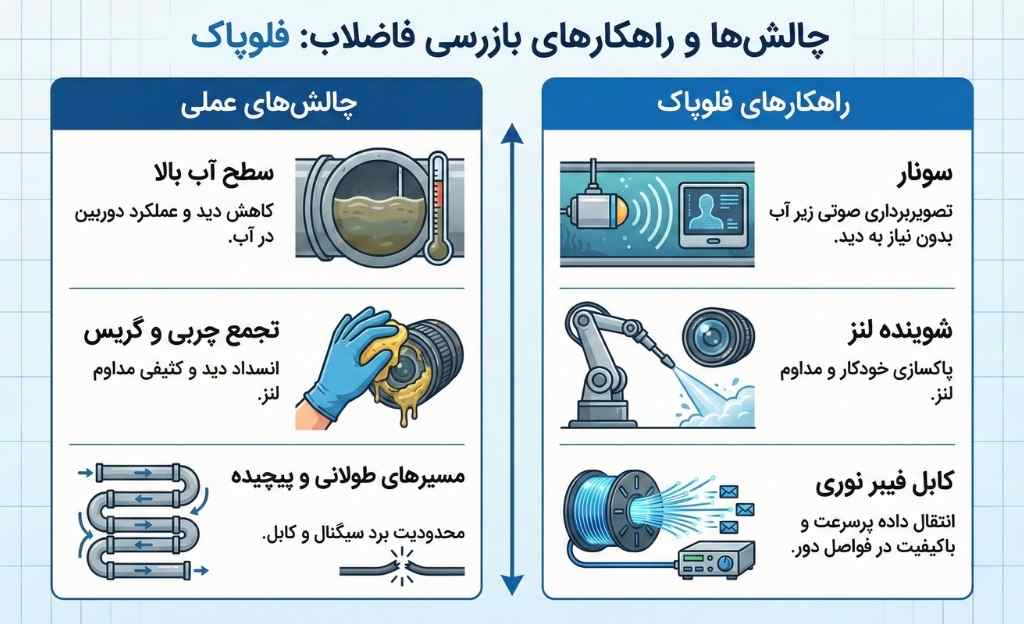

محدودیتها و چالشهای اجرایی ویدئومتری
صادقانه بگوییم، ویدئومتری همیشه ساده نیست. چالشهایی وجود دارد که تنها شرکتهای با تجربه مثل فلوپاک از پس آن برمیآیند:
سطح آب بالا: اگر لوله پر از آب باشد، دوربین معمولی چیزی نمیبیند.
راهکار فلوپاک: استفاده از دستگاههای سونار (Sonar) که با امواج صوتی، پروفایل لوله را در زیر آب ترسیم میکنند.
چربی و گریس: گاهی لنز دوربین کثیف میشود.
راهکار فلوپاک: رباتهای ما مجهز به سیستم شوینده لنز و برفپاککن خودکار هستند.
مسیرهای طولانی: کابل اکثر دوربینها محدود است.
راهکار فلوپاک: استفاده از کابلهای فیبر نوری تقویت شده با متراژ بالای ۵۰۰ متر برای بازرسی فواصل طولانی بین منهولها.
کاربردهای عملی ویدئومتری در صنایع مختلف
خدمات فلوپاک محدود به شرکتهای آب و فاضلاب شهری نیست. طیف وسیعی از صنایع به تخصص ما نیاز دارند:
۱. پتروشیمیها و پالایشگاهها
لولههای فرآیندی و خطوط اطفاء حریق زیرزمینی در این صنایع حیاتی هستند. کوچکترین نشت میتواند فاجعه زیستمحیطی ایجاد کند. رباتهای ضد انفجار (Ex) فلوپاک دقیقاً برای همین محیطهای پرخطر طراحی شدهاند.
۲. شهرکهای صنعتی
مدیریت پسابهای صنعتی خورنده نیازمند پایش مداوم لولههاست تا از خوردگی شیمیایی جلوگیری شود.
۳. پروژههای عمرانی و تحویل موقت
پیمانکاران لولهگذاری برای تحویل کار خود به کارفرما و آزادسازی حسن انجام کار، نیاز به گزارش ویدئومتری دارند تا ثابت کنند لوله در حین اجرا آسیب ندیده است. فلوپاک مرجع معتمد بسیاری از کارفرمایان دولتی برای صدور گواهی سلامت شبکه است.
پیمانکار محترم! برای تحویل قطعی پروژه خود ریسک نکنید. گزارشهای معتبر فلوپاک، تضمینکننده کیفیت اجرای شما نزد کارفرماست.
[شماره تماس مشاوره رایگان: 88725404 021]
تکنیکهای ترمیم و بهسازی (قدم بعدی)
ویدئومتری پایان کار نیست؛ آغاز راه حل است. وقتی فلوپاک عیوب را شناسایی کرد، چه باید کرد؟ حفاری خیابان؟ خیر!
بر اساس گزارشهای دقیق ویدئومتری فلوپاک، میتوان از روشهای ترمیم بدون حفاری (CIPP – Cured In Place Pipe) استفاده کرد. در این روش، بر اساس دیتای ما (قطر دقیق، محل دقیق عیب)، یک لاینر (آستر) رزینی داخل لوله نصب میشود و لوله را نو میکند. دقت گزارش ویدئومتری فلوپاک در این مرحله حیاتی است؛ زیرا هرگونه خطا در اندازهگیری میتواند منجر به ساخت لاینر اشتباه و هدر رفت میلیاردها تومان شود.

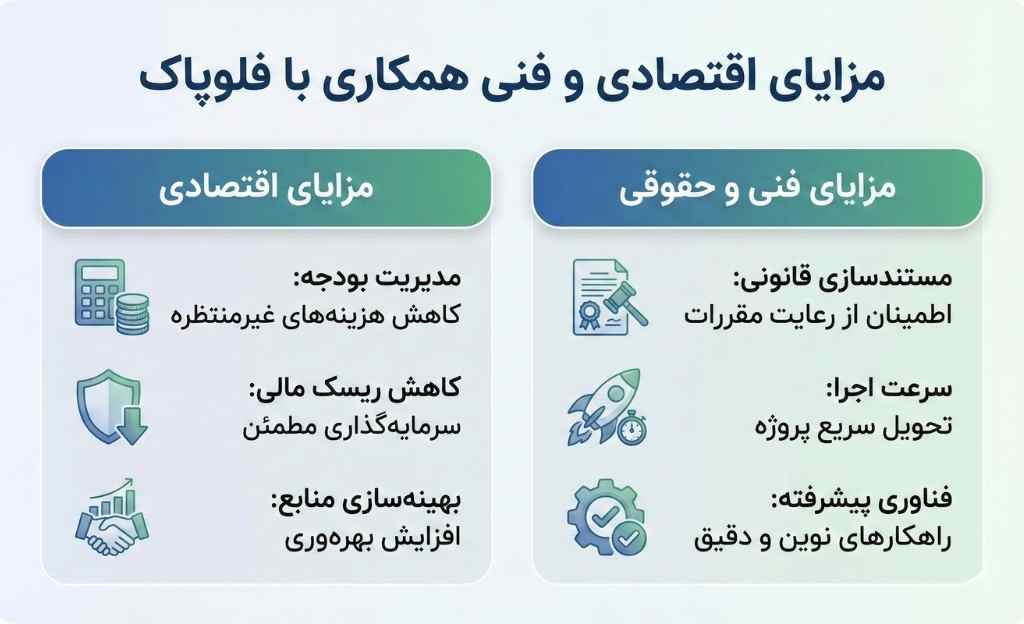

مزایا و فوائد اقتصادی همکاری با فلوپاک
چرا مدیران هوشمند با فلوپاک قرارداد میبندند؟
کاهش ریسکهای ایمنی: با شناسایی حفرات زیرزمینی (Void) قبل از اینکه خیابان فرو بریزد.
مدیریت بودجه: به جای تعویض کل شبکه، فقط نقاطی که ما شناسایی میکنیم (Spot Repair) را تعمیر میکنید.
مستندسازی قانونی: در دعاوی حقوقی بین کارفرما و پیمانکار، فیلمهای فلوپاک سندی غیرقابل انکار است.
سرعت در اجرا: تیمهای واکنش سریع فلوپاک در کمترین زمان در محل حاضر میشوند.
ویدئومتری راهی برای نگهداری و پایش زیرساختهای پنهان
ویدئومتری دیگر یک تکنولوژی لوکس نیست؛ یک ضرورت مهندسی است. در عصری که دادهها حرف اول را میزنند، مدیریت شبکههای زیرزمینی بدون داشتن “دادههای بصری” مانند رانندگی با چشمان بسته است.
شرکت فلوپاک با تلفیق تجهیزات مدرن اروپایی، دانش بومی متخصصان ایرانی و تعهد به استانداردهای کیفیت، آماده است تا شریک قابل اعتماد شما در حفظ و نگهداری سرمایههای زیرزمینی باشد. ما به شما کمک میکنیم تا نادیدهها را ببینید، قبل از آنکه دیر شود.
زمان اقدام فرا رسیده است
- آیا از سلامت شبکه فاضلاب کارخانه، شهرک یا منطقه تحت مدیریت خود اطمینان دارید؟
- آیا میدانید یک گرفتگی ساده میتواند خط تولید شما را متوقف کند؟
اجازه ندهید مشکلات کوچک زیرزمینی به بحرانهای بزرگ روی زمین تبدیل شوند.
همین حالا با فلوپاک تماس بگیرید
ما آمادهایم تا با ارائه یک دمو رایگان از گزارشهای نمونه و مشاوره فنی، راهکار متناسب با بودجه شما را طراحی کنیم.
📞 شماره تماس مشاوره رایگان: 88725404 021
🌐 وبسایت: [www.flopak.ir]
📧 ایمیل: [info@flowpack.ir]
فلوپاک؛ چشم بینای زیرساختهای شما.
سوالات متداول (FAQ)
بله، ما علاوه بر دوربینهای CCTV، مجهز به تکنولوژی سونار هستیم که میتواند در لولههای کاملاً پر از آب نیز پروفایلبرداری کرده و رسوبات را شناسایی کند.
این بستگی به شرایط لوله و نیاز به شستشو دارد، اما با تجهیزات پرسرعت ما، بازرسی تا ۱۰۰۰ متر در روز در شرایط نرمال امکانپذیر است.
بله، تمام گزارشهای فلوپاک مطابق با فرمتهای استاندارد نشریات سازمان برنامه و بودجه و شرکت مهندسی آب و فاضلاب تهیه میشود و کاملاً رسمی و قابل استناد است.
ما از رباتهای دارای قابلیت “پن و تیلت” (Pan & Tilt) و زوم نوری بالا استفاده میکنیم که جزئیات را با وضوح بسیار بالا ثبت میکنند. همچنین نرمافزارهای تحلیل ما، خروجیهای آماری و مدیریتی ارائه میدهند، نه فقط یک فیلم خام.
